実験用に差動入力プローブを自作するにあたり、オシロを調べたらプローブ用電源が用意されていたのでそれに関する覚え書きです。

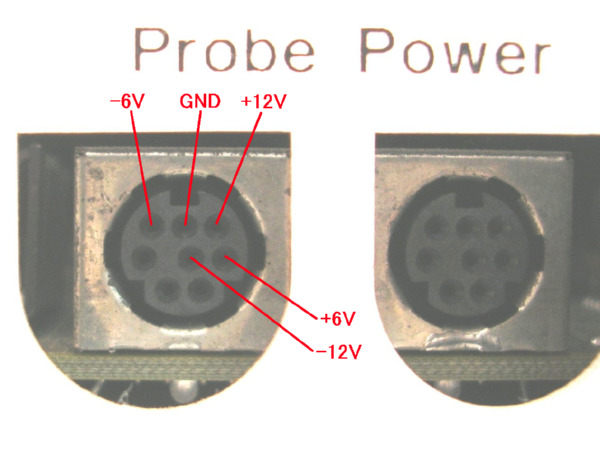

画像だけで何も説明の必要が有りませんが、±6Vと±12Vが出ていました。残りピンはテスターによる測定からNCと判断しましたが、何か特別な機能が隠されている可能性も有ります。

電源容量などは調べていません。OPアンプ数個なら動かないことは無いだろう・・・と、思いこみで使っています(笑)。
